ニッセイサーボモータ用減速機 AFCZ18L-5L750S3 直交軸中実軸（左軸キーあり）フランジ取付減速比1/5 750W相当バックラッシ精度30分フランジ種別S3

ニッセイサーボモータ用減速機 AFCZ18L-5L750S3 直交軸中実軸（左軸キーあり）フランジ取付減速比1/5 750W相当バックラッシ精度30分フランジ種別S3

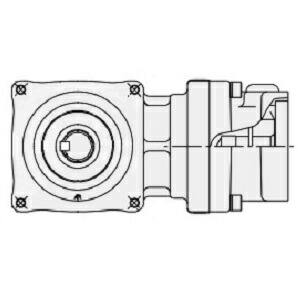

Name: ニッセイ サーボモータ用減速機 AFCZ18L-5L750S3 直交軸 中実軸（左軸キーあり） フランジ取付 減速比1/5 750W相当 バックラッシ精度30分 フランジ種別S3
Brand: 店舗限定オリジナル
SKU: MZ6NGCE8NY3
Price: 38325.12 JPY
Availability: InStock
Rating: 4.6 (8 reviews)

★★★★★ 4.6 (8件のレビュー)

型番/商品コード: MZ6NGCE8NY3

参考価格: 59,883円
38,325円（税込・送料無料）

商品仕様・詳細情報

ニッセイサーボモータ用コンパクト高精度減速機

直交軸中空軸・中実軸コンパクトフランジ取付

『コンパクト化を実現したニッセイのサーボモータ用高精度減速機』

ニッセイの高精度減速機AFCタイプは、
専用設計のギアケースによりコンパクト化。装置に対して直角に取り付けができるため、機器の省スペース化を実現します。

【特長】

・コンパクト

装置に対して直角に取付ができるためモータが出っ張ることがなく、スペースを取りません。
省スペースでの設置が有効な、「昇降・反転機」「医療機（マンモグラフィ・X線撮影機）」「回転駆動機」「研磨機」などの用途にお使いいただけます。

・高精度

バックラッシ精度3分と30分があります。
バックラッシ値は、入力軸を固定し、出力軸に微小なトルク（定格トルクの±5%）を加えて、
トルクを開放した時の出力軸のゼロ点への戻り誤差を角度単位に換算したものと規定しています。

・様々なサーボに合う

国内外の主要なサーボモーターに対応しております。

※2020年12月現在の代表例です。サーボモータの仕様は変更される場合がありますので、ご注文時にはサーボモータフランジ寸法、ニッセイ減
速機サーボモータ取り付け部寸法を必ずご確認ください。

【対応サーボモータ例】

山洋電気：Rシリーズ他
安川電機：Σ-7シリーズ他
パナソニック：MSMDタイプ他
ABB：BSM 他

【注意事項】

・各種サーボモータの仕様は変更される場合がありますので、ご注文の際にはサーボモータフランジ寸法、
ニッセイ減速機サーボモータ取り付け部寸法を必ずご確認ください。
・入力最高回転速度は5000r/minです。ただし、通常は3000r/min以下でご使用ください。
・中空軸タイプ/中実軸タイプ H軸（キー無）には出力軸キー材は付属されておりません。

【ニッセイサーボモータ用高精度減速機の導入事例】

精度の高いラップラウンドケーサーの設計を実現
ラップラウンドケーサーは、集積した製品をダンボール上に供給し、運搬、梱包など様々な工程を行います。
装置1台につき複数台のサーボモータを使用し、さらに各工程で連動して同期を取る必要があるため、高い精度の運転が要求されます。
サーボモータの主な使用減速比帯は1/10～1/20ですが、低速・高トルクが必要な箇所があり、
ニッセイのの高減速比モデル(1/60～1/100)が採用されました。
その結果、装置内の複数のサーボモータでの主要モーション制御が実現し、理想的な設計が完成しました。

【モータ容量・減速比・バックラッシ精度】

モータ容量：100～3000W
減速比：1/3～1/60
バックラッシ精度：3分・30分

機種・型式記号

style="margin-bottom: 0px;"

	AFC：直交軸（コンパクトフランジ取付）
	Z：サーボモータ用高精度減速機（Z型減速機）
	出力軸径（中空軸タイプは内径、中実軸タイプは外径）
	S：中空軸（キー溝有）
L：中実軸　入力側から見て出力軸が左に出るもの（キー有）
H：中実軸　入力側から見て出力軸が左に出るもの（キー無）
	3：1/3　7.5：1/7.5　60：1/60　他
	M：バックラッシ精度3分
L：バックラッシ精度30分
	100：100W相当
200：200W相当
400：400W相当
750：750W相当
1000：1000W相当
2000：2000W相当
3000：3000W相当
	S1, K13, K61 等
	空欄：標準仕様
X：特殊仕様追加認識記号
	入力軸継手締結用レンチ穴位置指示記号
