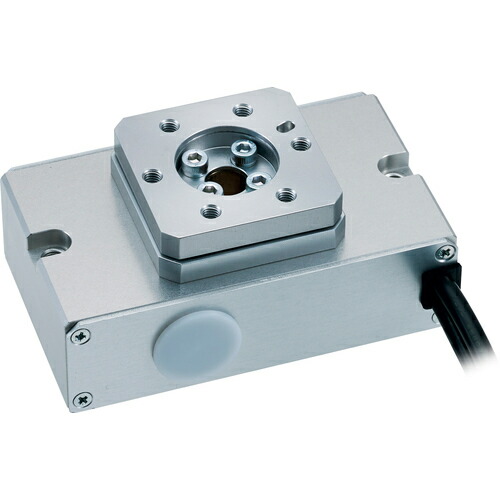

【送料別途】【直送品】CKD 電動アクチュエータ ロータリタイプ FGRC-30360NCN-FR03
型番/商品コード: MDDAAQ1J5CO
97,221円 （税込・送料無料）
【ご注意】
・商品画像はサイズ違いや色違いを含む代表画像(イメージ)を使用している商品がございます。
・モデルチェンジ等により仕様や色等の変更が生じる場合がございます。
・画像の商品数と販売数は異なる場合がございます。(例：画像が2本でも販売は1本単位等)
※販売単位が不明な場合は当店までお問い合わせ下さい。
商品画像とサイズ・色が違う等での返品・交換はお受けできませんので
最終的な仕様等不明な点はメーカーHP等にてご確認くださいますよう、よろしくお願い致します。
【メーカー】
●CKD(株)
【特長】
●ロータリタイプの電動アクチュエータです。
●テーブルの多点位置決めや把持したワークの反転動作など幅広い動作が可能です。
●工具レスで操作できる手動操作機構を搭載しており、設備立ち上げ時に手動で動作ができ、セルフロックで保持された回転テーブルの位置合わせが可能で、設備の調整時間を短縮できます。
●回転部中心とアクチュエータボディの中心が同軸上にあるため、レイアウトの構想が容易です。
●任意に加減速度を設定することでソフトスタート・ソフトストップが可能なため、ショックアブソーバが不要となり、設備の省スペース化が可能です。
●割出動作やワークの反転に。
【仕様】
●幅(mm)：126
●長さ(mm)：75
●高さ(mm)：55
●モーター電源：DC24V±10％またはDC48V±10％
●中継ケーブル：可動用3m
●最大出力トルク：2.71
●モータ：□25ステッピングモータ
●エンコーダ種別：インクリメンタルエンコーダ
●駆動方式：ウォームギア+ベルト
●移動角度(°)：360
●最大出力トルク：2.71N・m
●作動角速度範囲：20～200deg/s
●押付作動角速度範囲：20～30deg/s
●繰返し精度：±0.05deg
●質量：1650.000G
【注意】
※動作には、コントローラECRシリーズが必要です。
※移動指令で移動可能な角度は359.9度となります。
※回転トルク・許容慣性モーメントは角速度、角加減速度により変化します(詳細はメーカーカタログをご参照ください)。
※画像のケーブルは中継ケーブルではありません。
