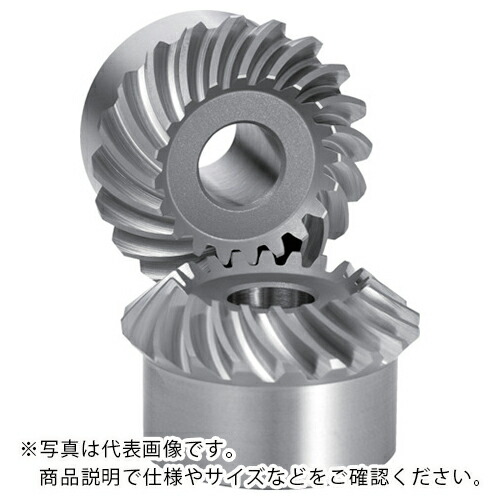

KG ( 協育歯車工業 ) 歯研スパイラルマイタギヤ ( MG3S 20L-5816H )

KG ( 協育歯車工業 ) 歯研スパイラルマイタギヤ ( MG3S 20L-5816H )

Name: KG ( 協育歯車工業 ) 歯研スパイラルマイタギヤ ( MG3S 20L-5816H )
Brand: 店舗限定オリジナル
SKU: MQDY43TA29F
Price: 14712 JPY
Availability: InStock
Rating: 4.5 (8 reviews)

★★★★★ 4.5 (8件のレビュー)

型番/商品コード: MQDY43TA29F

参考価格: 18,390円
14,712円（税込・送料無料）

商品仕様・詳細情報

特長：	高速運転に最適です。歯切り品と比較して、高速回転が可能で静粛性にも富んでいます。歯部高周波焼入れ後に研磨加工を施し、高精度に仕上げています。歯切り品と比較し、曲げ強度、歯面強度が20%以上向上しています。高精度にカスタマイズできます。お客様での追加工時の精度維持と加工性を重視し、ハブ外周及び歯先外周は研磨加工仕上げを施しています。歯部外周は、軸心と平行に面取りをしているので、精度良くチャッキングできます。

用途：	一般産業機械、食品機械、医療機器等に使用。

仕様：	モジュール：3 歯数：20 基準円直径(mm)：φ60 穴径(mm)：φ16 組立距離(mm)：58 全長(mm)：39.57 歯幅(mm)：15 歯先円直径(mm)：φ62 ハブ外径(mm)：φ52 ハブ長さ(mm)：24 ねじれ方向：L 穴長さ(mm)：35 歯数比：1対1 歯先角：50°04′ 歯車精度：歯面研削仕上げ　JIS B 1704　１級圧力角：25° ねじれ角35°

材質／仕上：

クロムモリブデン鋼（SCM440）

注意：	歯切り品や他の製品との噛み合いは避け、当社・歯研品同士でのご使用としてください。高精度にカスタマイズする為には、必ず生づめスクロールチャックを用いて、商品の穴面の振れを極力０に近づけてください。（目標0.003mm以内）

ブランド名:ＫＧ
メーカー型番:MG3S 20L-5816H
