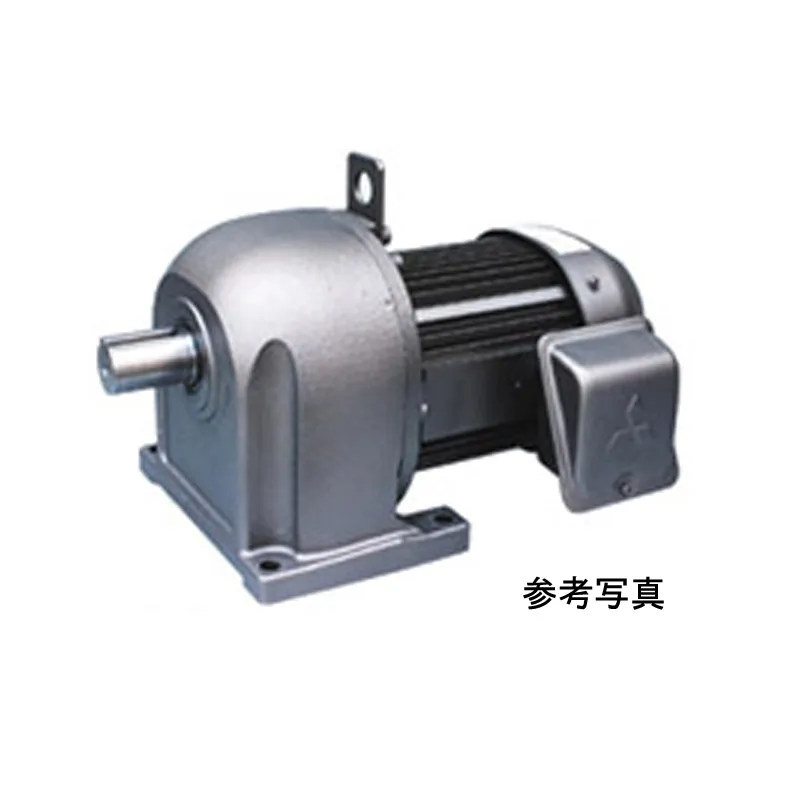

三菱 ギヤードモータ GM-DP-2.2KW-1/40 三相 200V 2.2KW 減速比1/40 脚取付 ブレーキ無し 平行軸 GM-DPシリーズ
型番/商品コード: MVDL8Q7D1PK
103,462円 （税込・送料無料）
三菱電機より効率クラスIE3をクリアしたプレミアムギヤードモータが登場!
プレミアムギヤードモータは損失（一次銅損、二次銅損、鉄損、漂遊負荷損、機械損）を低減した高性能省エネルギーモータで、機械装置の省エネ運転が可能です。
プレミアムギヤードモータの特長
1.\u0026nbsp;\u0026nbsp;更なる省エネ運転
発生損失が三菱の従来ギヤードモータに対して30?40％削減。高効率ギヤードモータ(IE2)に対しては15?25％削減し、より効率の高いプレミアム効率(IE3)に対応しています。更なる省エネ運転が可能です。
2.\u0026nbsp;\u0026nbsp;互換性のある取付寸法
従来のギヤードモータの大半と取付寸法に互換性があり、置き換えがスムースです。
3.\u0026nbsp;\u0026nbsp;準標準・特殊仕様の充実
高効率ギヤードモータ(IE2)では製作できなかった端子箱位置特殊(C組立、D組立)、ワンタッチ手動解放ブレーキ付、防水形(IP65)の対応が可能です。
4.\u0026nbsp;\u0026nbsp;質量増加の抑制
7.5kW以下はモータ枠番をアップせず軽量なアルミフレームを採用、11kW以上は鋳物フレームを鋼板フレームに変更し、高効率化に伴う質量増加を最小限に抑制しました。
【トップランナー規制】
経済産業省より、モータのトップランナー化に向けた「省エネ法」の政省令・告知改正(交流電動機の追加等)が2013年11月1日付けで公布・施行されました。これにより、2015年度を目標年度(※)とした「トップランナー規制」が開始されることになり、2015年4月の規制開始後はモータメーカーが基準の達成を義務付けられます。
※目標年度とは製造事業者及び輸入事業者が特定機器について、目標基準値を達成すべき年度を定めたもの。
※シリーズの末尾の「P」はプレミアムギヤードモータを意味します。
(注)3.7kW1/120、5.5kW1/60?120、7.5kw1/45?1/90については立形(V)の製作も可能です。それ以外の減速比は、フランジ形で立形対応可能です。(給油栓とエアブリーザを入れ替え）
■三菱GM-DPシリーズの標準仕様
| 標準仕様 | ||
| 0.75?7.5KW | ||
| 4P | ||
| 三相 | ||
| 200/200/220V | ||
| 50/60/60Hz | ||
| 連続 | ||
| 130(B) | ||
| 直入れ(0.75?3.7kW) Υ-Δ始動(5.5、7.5KW) | ||
| 全閉外扇形 | ||
| 屋内形(IP44相当) | ||
| 屋内（腐食性ガス、オイルミスト、引火性ガス、塵埃などないこと） | ||
| ?１５?＋４０℃(凍結なきこと)/９０％RH以下 | ||
| 常時４．９m/s2、瞬時９．８m/s2以下 | ||
| 直流スプリング制動 | ||
| グリース潤滑専用機種(パイロノックユニバーサル０００号充填) オイル潤滑専用機種(三菱推奨オイルを注入ください) | ||
■三菱GM-DPシリーズの特性表
| 出力軸 回転速度 (r/min) | 公称減速比 | 実減速比 | 出力軸 許容トルク(Nm) | 出力軸許容 ラジアル荷重(N) | 出力軸許容 スラスト荷重(N) | ||
|---|---|---|---|---|---|---|---|
| 60Hz | 50Hz | 60Hz | |||||
| 500 | 600 | 1/3 | 1/3.04 | 40 | 34 | 1910 | 120 |
| 360 | 1/5 | 1/5.00 | 66 | 55 | 2250 | 200 | |
| 180 | 1/10 | 1/9.98 | 133 | 111 | 3430 | 400 | |
| 120 | 1/15 | 1/14.52 | 193 | 161 | 3920 | 600 | |
| 90 | 1/20 | 1/18.92 | 252 | 210 | 5100 | 800 | |
| 72 | 1/25 | 1/23.19 | 308 | 257 | 5640 | 1000 | |
| 60 | 1/30 | 1/29.36 | 390 | 325 | 6220 | 1200 | |
| 45 | 1/40 | 1/39.16 | 528 | 440 | 6370 | 1300 | |
| 36 | 1/50 | 1/44.95 | 606 | 505 | 7840 | 1300 | |
| 30 | 1/60 | 1/59.51 | 794 | 662 | 14700 | 1400 | |
| 22.5 | 1/80 | 1/84.75 | 1130 | 942 | 14700 | 1400 | |
| 18 | 1/100 | 1/97.38 | 1300 | 1080 | 16270 | 1400 | |
| 15 | 1/120 | 1/117.45 | 1600 | 1330 | 23520 | 2200 | |
| 11.3 | 1/160 | 1/147.99 | 2010 | 1680 | 23520 | 2200 | |
| 9 | 1/200 | 1/189.39 | 2640 | 2200 | 24300 | 2200 | |
GM-DP-2.2KW-1/40 三菱電機
ブランド名:三菱電機
メーカー型番:GM-DP-2.2KW-1/40
重量:67kg
