KITZ 横形三方Tボールバルブ TN-32A 黄銅 TN型 400型 ねじ込み形 流路切替用 三方二面シート Lポート スタンダードボア 1・1/4B ボール弁 キッツ
型番/商品コード: MCE9OCKHCLO
10,252円 （税込・送料無料）
KITZ (キッツ)
黄銅製 横形三方Tボールバルブ TN型
ボールバルブの特長
穴の空いたボールが回転、遮断するバルブ
● 性能上の強み 流路が一直線で抵抗が小さい。操作が速い。 ソフトシートなら気密性抜群。 | ● 性能上の注意点 急閉鎖によるウォーターハンマーに注意。 微細な流量調整には向かない。 |
ジスクがボール状で中央に筒状の流路を持つ構造からボールバルブ（ボール弁）と呼ばれています。
・操作性が良く、最も広範囲の用途に採用されているオン・オフバルブです。
材質・サイズともに多くの種類があります。
・流路が円筒状であるため流れが滑らかで、流体抵抗が小さいバルブとなります（フルボア形ボールバルブ）。
・ソフトシール構造により高い封止性が得られ、気密性に優れた点が特長となります。
構造
ボールバルブは、ボデー内部に穴のあいた球状のジスク（ボール）を持つ構造で、
この球を回転させることで流体の通り道を開閉するのが大きな特徴です。
弁内の流体は、ポートを通ってまっすぐに流れます。
●構造上のポイント
・中央に穴（ポート）のある球状ジスクを回転させて流体を遮断します。
・ジスクは90度回転で開閉し、全開時は流路内に障害物が残りません。
・一般的なシート材料はソフトシートで、空気式・電動式アクチュエータによる自動操作にも対応しています。
用法
ハンドル（またはレバー）を90度回転させて開閉する、オン・オフ動作に適したバルブです。
・サイズが大きくなると開閉に必要な力が増すため、ギアハンドル操作式が用いられます。
全開または全閉での使用を前提としており、中間開度や流量調整での使用には適していません。
ソフトシート材料の特性上、使用温度に制限があるため、高温での使用には注意が必要です。
主要なバルブとの特性比較表
青銅・黄銅バルブの特長
定番として選ばれ続ける、安心のバルブ
・低・中圧のバルブに最も適しています。
● 青銅（Bronze）
・銅にスズ・亜鉛・鉛を添加した合金で、常温から低温域まで幅広い用途に使用されています。
・KITZでは青銅鋳物を社内で自社鋳造しており、安定した品質管理が行われています。
・JIS B 2011「青銅弁」に適合した製品を含むラインナップが用意されています。
● 黄銅（Brass）
・機械的強度が高く、主にゲートバルブやボールバルブの材料として採用されています。
・KITZ製黄銅バルブの材料は、株式会社キッツメタルワークス製を主に使用しており、品質のばらつきが
少ない点が特長です。
使用場面・用途
青銅・黄銅バルブは一般家庭用から住宅設備、工業設備まで、幅広い分野にてご使用いただけます。
・建築設備における空調設備、衛生設備
・工場の生産設備、工作機械、各種装置
適用流体
常温・低温の水、油、ガス（可燃性ガス、毒性ガスへの使用不可）
※一部の商品は空気・蒸気にもご使用可能です。

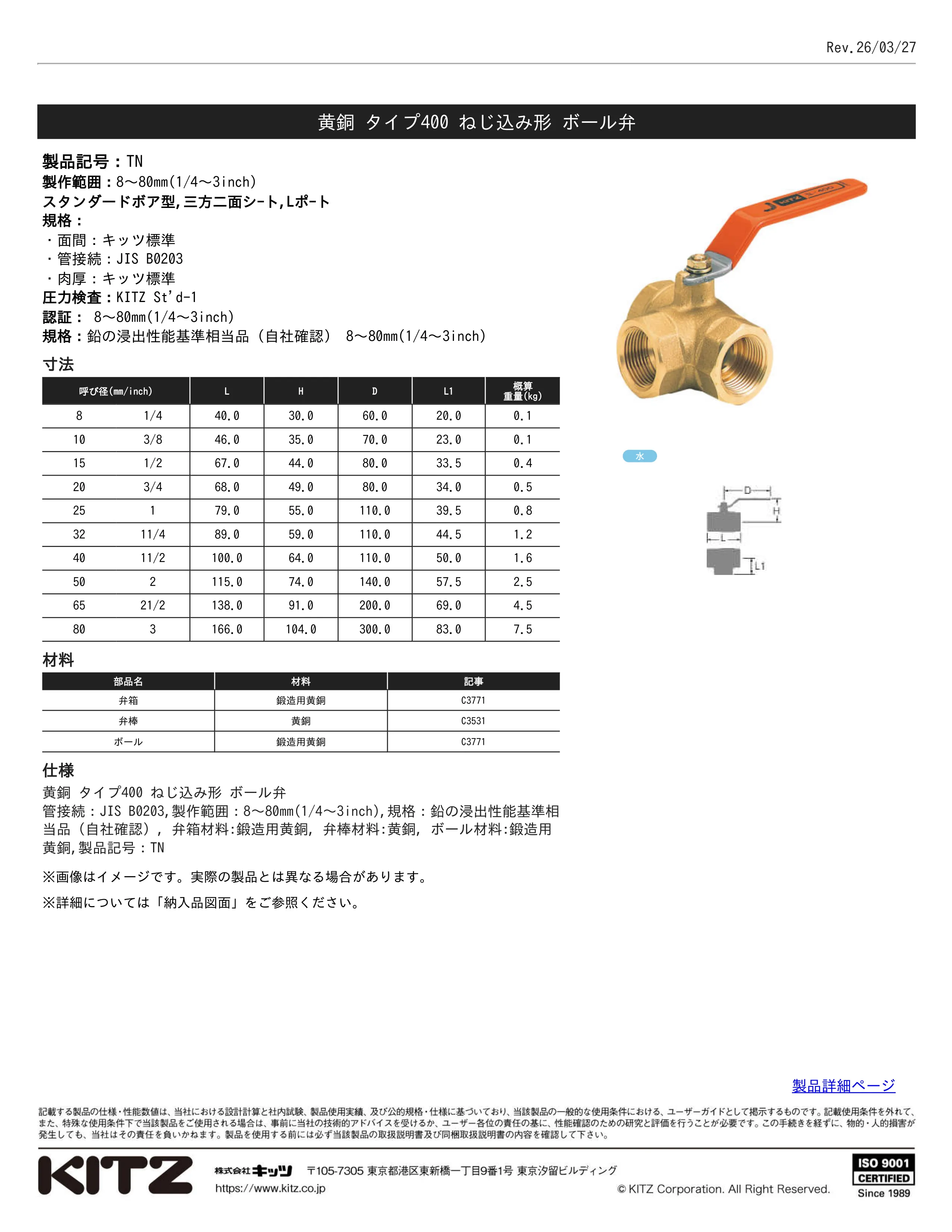

スペックシート
●鉛の浸出性能基準適合品（公的規格・第三者認証）
●ボールバルブ用カラーレバーハンドルカバー対応製品
TN-32A KITZ（キッツ）
ブランド名:KITZ（キッツ）
メーカー型番:TN-32A
